一、用途

W600壁掛式熔煉測溫儀是為冶煉、鑄造等行業熔煉過程快速測量熔融金屬溫度而研制的高精度專用儀器。

該儀器以單片微機為核心、采用高精度測量傳感器件、并采取多種智能化處理技術，以確保儀器長期穩定工作。

該儀器與相適應的熱電偶配套可在多種場合進行精密快速測溫。

二、特點

W600壁掛式熔煉測溫儀采用3英寸數碼管（字高76mm）顯示，適合中距離讀數、觀看。

本儀器具有溫度測量結束時電鈴聲響提示功能、溫度測成值自動保持功能、斷偶、超量程等報警功能，操作簡單、方便。

本儀器由于采用了超強抗干擾措施，故具有極好的抗干擾能力。中頻爐通電熔煉時無須斷電便可在爐內進行測溫。

本儀器同機可配用5種熱電偶。

三、技術性能指標

1、測量范圍和測量精度：

2、分辨率（℃）： 1

3、響應時間（S）：1

4、電    源：AC220V±10％

5、顯示屏外型尺寸： 398×180×90（mm）

四、安裝

1、顯示器的安裝

顯示器應安裝在距測溫點直線可視距離10米左右范圍內較適合，以便于觀察、記錄；安裝位置距地面高度以2－3米為宜，電源為AC220V（用照明線路電源，接地必須可靠）。

2、測試槍的安裝：

打開包裝箱，取出測試槍三節，測試槍在裝接時，必須用手握定銅頭段，逐段旋接而成，避免扭動連線而斷焊，旋緊后應無晃動感。將測試槍的航空插頭與熔煉測溫儀上的航空插頭正確相連（正極與負極連接正確方能插入），擰緊。

3、電鈴的安裝

打開包裝箱，取出電鈴，正確插入儀器上標有“電鈴”處插孔，懸掛在儀器附近的墻面上。

五、操作說明

打開儀器電源開關（ON/OFF），儀器立即顯示“”，繼而顯示需配用的熱電偶型號：（   /為S型、  /為B型、   /為WRe3/25、   /為K型、  /為R型 ）。

測試槍未接上偶頭時，儀器顯示“”。插上熱電偶并接觸良好時，儀器顯示環境溫度（B分度號的儀器顯示“” ），此時即可進行測溫。

測溫時將熱電偶插入金屬液中，深度為≥20mm，做到快、準、穩，時間為3－5秒。當電鈴聲響時，應立即提起測溫槍。儀器自動顯示并保持所測得的最高溫度值。

測溫結束時 ，將測試槍應懸掛于離爐子較遠的墻面上。

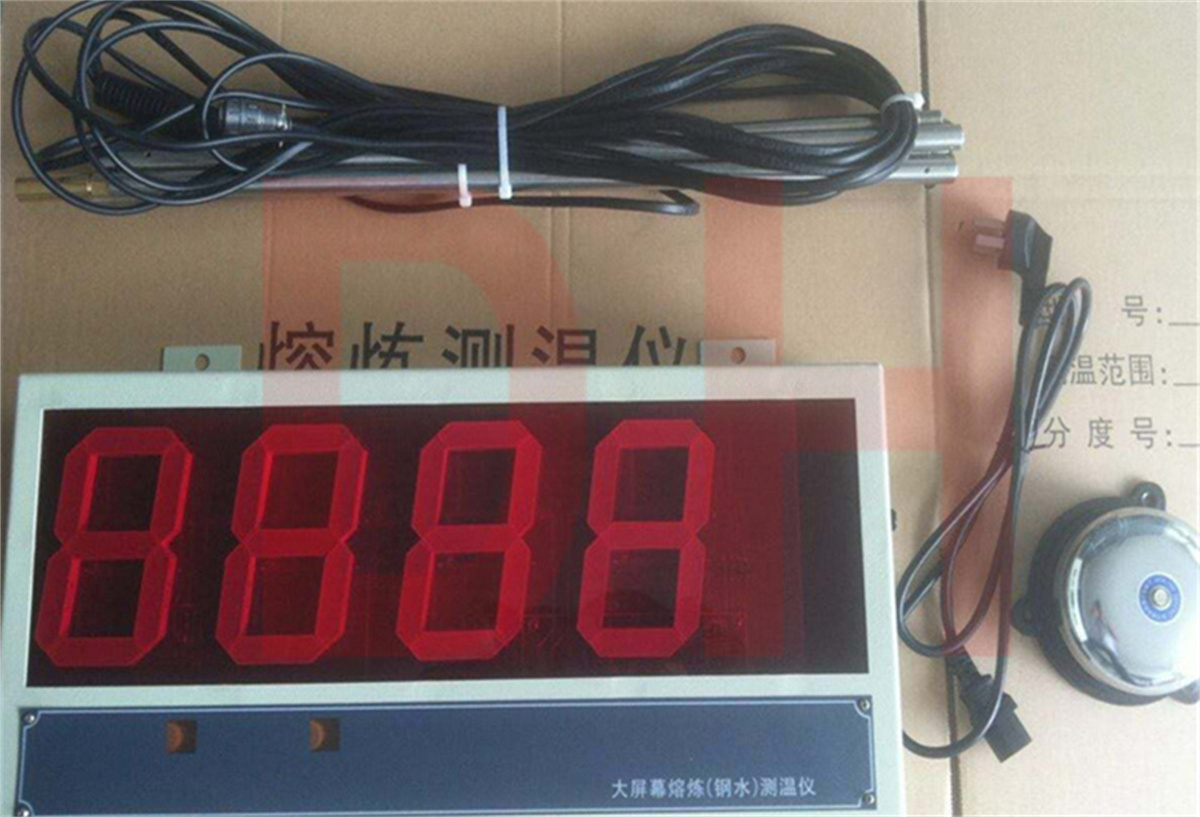

六、配套件

1、測試槍：測試槍型號必須與儀器型號相匹配，規格有1.5M～3M。

2、電鈴        3、電源線      4、快速偶頭

（1）單鉑銠快速偶頭 KS－602     （2）單鉑銠快速偶頭KR－602

（3）鎢錸快速偶頭   KW－602     （4）雙鉑銠快速偶頭KB－602

（5）604系列熱電偶    （機器價格 不含熱電偶 需要另行購買）
